MS1793

MS1793是一款射頻采用2.4GHzISM頻段的頻率和2MHz信道間隔，符合藍牙規范的單模超低功耗藍牙芯片。使用具有高性能內核為MO的32位MCU，工作頻率最高可達48兆赫茲，內置有高速存儲器以及豐富的增強型IO端口和外設連接到AHB和APB總線。該產品系列工作電壓為2.0V～3.6V，工作溫度范圍包含-40℃~+85℃常規型。具有多種省電工作模式適合低功耗應用的要求。封裝形式采用QFN32封裝，提供低成本解決方案，適合于Beacon、LED燈控、工業應用、警報系統等多種應用場合。巨微總代理英尚微電子支持提供開發板、DEMO板以及軟件支持等服務。

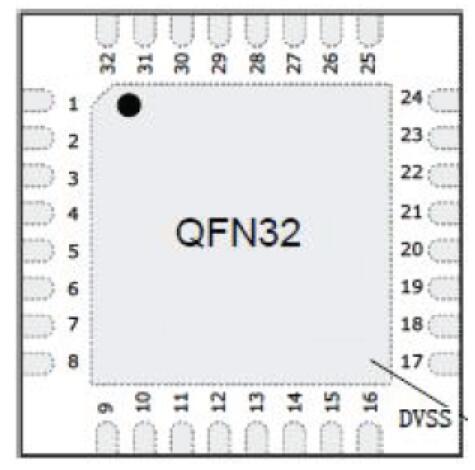

MS1793封裝形式


MS1793特性
•內核與系統：
-32位ARM®Cortex-M0處理器內核
-最高工作頻率可達48MHz
-單指令周期32位硬件乘法器
•存儲器
-128K字節的閃存程序存儲器
-8K字節的SRAM
-Bootloader支持片內Flash、UART在線用戶編程（IAP）/在線系統編程（ISP）
•單模BLE射頻收發機
-數據包處理引擎
-GFSK編碼方式
-內部電壓調節器保證PSRR
-可編程輸出功率范圍：-28dBm~+4dBm
-1Mbps空氣數據傳輸
-優秀的射頻鏈路預算：高達-85dBml
•時鐘、復位和電源管理
-2.0V~3.6V供電
-上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
-外部16MHz高速晶體振蕩器
-內嵌經出廠調校的48MHz高速振蕩器
-內嵌40KHz低速振蕩器
-PLL支持CPU最高運行在48MHz
•低功耗
-睡眠、停機和待機模式

MS1793概述
ARM®的Cortex®-M0核心并內嵌閃存和SRAM
ARM的Cortex®-M0處理器是最新一代的嵌入式ARM處理器，它為實現MCU的需要提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先進的中斷系統響應。ARM的Cortex®-M0是32位的RISC處理器，提供額外的代碼效率，在通常8和16位系統的存儲空間上發揮了ARM內核的高性能。

MS1793擁有內置的ARM核心，因此它與所有的ARM工具和軟件兼容。

內置閃存存儲器
128K字節的內置閃存存儲器，用于存放程序和數據。

內置SRAM
8K字節的內置SRAM。

自舉模式
在啟動時，通過自舉引腳可以選擇三種自舉模式中的一種：
•從程序閃存存儲器自舉
•從系統存儲器自舉
•從內部SRAM自舉
自舉加載程序（Bootloader）存放于系統存儲器中，可以通過UART1對閃存重新編程。

低功耗模式
本芯片支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。
•睡眠模式SLEEP
在睡眠模式，只有CPU停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。
•停機模式STOP
在保持SRAM和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，停止所有內部1.5V部分的供電，HSI的振蕩器和HSE晶體振蕩器被關閉，調壓器可以被置于普通模式或低功耗模式。

可以通過任一配置成EXTI的信號把微控制器從停機模式中喚醒，EXTI信號可以是16個外部I/O口之一、PVD的輸出的喚醒信號。

本文關鍵詞：藍牙芯片     MS1793
