SRAM存儲器寫操作分析
2020-04-29 11:18:51
目前針對不同的應用市場，SRAM產品的技術發展已經呈現出了兩大趨勢：一是向高性能通信網絡所需的高速器件發展，由于讀寫速度快，
SRAM存儲器被用作計算機中的高速緩存，提高它的讀寫速度對于充分發揮微處理器的優勢，改善處理器性能有著積極的意義。另一個是降低功耗，以適應蓬勃發展的便攜式應用市場。英尚微電子介紹關于SRAM讀寫中“寫操作”分析。
寫操作分析
寫操作與讀操作正好相反，它要使存儲單元的狀態按照寫入的數據進行相應的翻轉。如圖3.6 表示了六管單元的寫操作示意圖。位線BIT_在寫操作開始時被驅動到低電平。在字線打開傳輸管后，N3 與P1 管在BIT 與高電平VDD 之間形成分壓。為了寫操作的成功，也就是下拉節點A 至足夠的低電平，啟動反相器P2/N2放大新數據，傳輸管N3 應該比P1 管有更好的導通性。一旦反相器P2/N2 開始放大節點A 上的低電壓，也就是節點A 上的下拉管N2 被關閉，上拉管P2 被打開，節點B 的電壓將上升，反相器P1/N1 也將被啟動，節點A 在正反饋作用下進一步向GND 轉化，寫操作被加速。

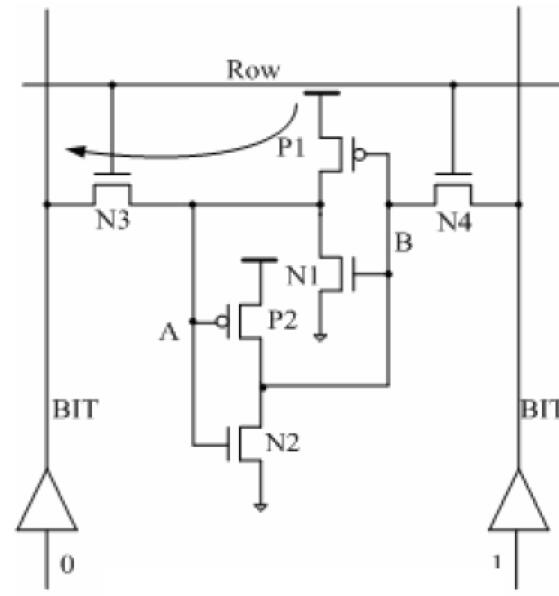

圖1 六管單元的寫操作
在六管單元的寫操作中，外部電路驅動兩個互補的信號到位線BIT 和BIT_上，字線驅動器驅動字線ROW 到高電平，位線信號經兩個傳輸管寫入存儲節點。如圖3.6 所示的正是向存有“1”的單元寫“0”的情況，也就是把A 點的電平由VDD 下拉至GND。
本文關鍵詞： SRAM存儲器
